基于PTC Creo和elecworks的机电一体化设计解决方案

逸莱轲软件贸易(上海)有限公司 王金 技术总监

一、 前言

自1971年首次提出机电一体化这一概念以来,机电一体化经历了四十多年的发展,其意义和实现方式跟随着科技的发展不断更新,不断丰富。特别是随着“工业4.0”概念的提出及实践,设备制造行业对电气和机械设计软件的融合也提出了适应新时代发展特性的革命性要求。

二、 机电一体化设计的难点

目前,在国内市场中能够完成电气设计的产品有很多,也不乏一些源自国内基于AutoCAD二次开发的智能设计插件。这些工具可以高效而智能的完成电气绘图。在机械设计领域,设计软件也是琳琅满目,所具备的能力也是参差不齐。但是,能够真正实现机电一体化设计的少之又少。
所谓机电一体化设计,就是将电气设计所产生的电气数据(例如断路器设备参数及数量等信息)与机械设计软件无缝对接,使得设备数据在电气设计和机械设计两种不同的环境中自由流通。要实现这个目标,需要有几个必要条件:

1. 数据库支持。

数据库是存储数据所必要的介质,因为软件需要通过数据库存储大量的设备、符号、电线等数据。例如,对于设备来说,需要存储设备在图纸中所使用的符号名称,以及设备本身的长宽高等参数数据。只有有了数据库,才有可能将数据传递给3D产品开始下一步的智能设计。
然而,就这项要求,国内很多基于AutoCAD二次开发的产品都将不能胜任。

2. 3D软件的开发接口

目前,越来越多的3D软件具备了开放的API接口。例如PTC,SolidWorks,Pro-E等等。这样开放的接口为机电一体化的进一步开发提供了良好的途径。但是,电气设计软件的开发需要通过这样的API接口进入3D软件,并形成数据互动,这项技术不仅仅是需要通过API来调用数据,更重要的是要向3D软件中写数据,这就要求两款产品的研发人员具备更多的沟通和合作开发的途径。

3. 数据传输途径

目前,大部分机械软件与电气软件实现数据对接,都是通过XML作为中间媒介,在XML中输入2D数据和与其相关联的3D数据。通过这样的方式,即便是成功了完成数据对接,在设计修改时也会造成相当大的修改工作量(需要同时修改2D,3D和XML文件)。

由于这些阻碍,很少企业能够真正使用电气软件和机械软件完成对接,不能在企业内部建立制造数据在电气和机械这两个不同的设计部门自由流通。

三、 电气设计软件elecworks的集成能力

法国 Trace Software International 公司开发的电气设计软件 elecworks 是目前市面上唯一能够提供机电一体化设计方式的智能产品。早在2009年起,Trace Software International 公司就宣布了旗下产品elecworks为SolidWorks产品数据提供无缝集成的能力。而elecworks在本身的电气设计领域,也体现了卓越的性能。

1. 使用Top-Down的方式完成电气设计

传统的设计工具将目标锁定在缩短绘图时间上,将一些繁杂的工作交给电脑处理。但是真正要提高设计效率、缩短设计周期,仅仅提速画图是远远不够的。电气设计需要对设计内容做宏观规划,定义系统框架。完成宏观设计后,使用微观的原理图设计,详细的定义出设备的连接信息。
elecworks将设计的方式与机械设计的方式相对应,采用Top-Down的设计模式,优先通过布线方框图对整个系统做框架划分,区分出设备的位置关系(空间)和系统关系(功能)。由此,每个设备都赋予了特定的两个属性。根据IEC 61346标准定义,使用 + 表示位置关系,使用 = 表示功能关系。
这样的设计方式是与3D设计软件的设计模式相同的——这奠定了机电一体化设计的工作模式基础。

图 1



2. 树状数据结构

在elecworks原理图中增加的每一个符号,都可以为其分配不同的设备型号。对应的,每个设备型号数据都可以映射到设备的物理尺寸(长、宽、高)。这样,elecworks通过这些数据可以完成2D的机柜布局图。
这样的机柜布局,是电气工程师根据所设计的原理而做的初步设备布局规划。——这为后期与3D软件的集成提供了设备参数参考。


图 2



3. 详细的接线数据

在所有的电气软件中,elecworks在电线和电缆数据的处理上体现了其卓越的额特性。不仅仅可以自动生成电线的线号,还可以批量定义电线的线型属性,例如颜色、线径、编号格式等等。
在完成原理设计后,elecworks可以自动生成各种接线数据报表,例如电线接线表、电缆表、电缆芯接线表等。——这是在3D中实现自动布线的数据前提。


图 3

四、 基于PTC Creo的3D布局和布线

经过Trace software international公司与美国参数技术公司(PTC公司)经过深入合作,由Trace software international 公司开发了elecworks 与Creo的无缝集成接口。在elecworks中所增加或减少的设备数据,可以在Creo中同步更新。



1. 电气和机械设计的协同设计

无论是同一个局域网中互相连接的两个电脑分别开始电气设计和机械设计,还是同一台电脑中分别打开elecworks和Creo两款软件,使用elecworks的3D模块就可以实现数据的连接。

图 4

完成数据连接后,通过Creo的强大3D能力,就可以开始将elecworks的2D原理平面设计转成立体的3D空间实体设计了。

2. 数据的3D空间布局与布线

从elecworks中获取到电气数据后,在Creo中通过设备导航器,直接双击设备名称就可以调用出相应的3D模型。这个调用出来的模型与机械工程师自行添加出来的模型最本质的区别在于,关联的模型会具备elecworks的电气属性。这样的属性是后期自动布线的前提。
在Creo中,定义好模型的电气连接点信息,使得模型具备读取elecworks电气设备工艺管脚数据的能力。
完成这样的准备工作后,在Creo中直接运行布线命令,就可以通过Creo将elecworks中的电气原理接线关系体现在3D软件中。

图 5

从图上可以看出,不仅仅是设备之间的接线关系能够体现,电线所使用的颜色信息也能够通过Creo从elecworks中获取并体现出来。同样的,线径也是完美的体现出来。

3. 统计线长数据

能够完成自动布线,只是帮助机械设计人员快速的完成了结构设计和线缆设计。真正能够对生产工艺提供技术参数的,是完成布线后的线长自动统计。
完成自动布线后,在elecworks中直接自动生成电线的报表。在报表中,自动统计出Creo所得到的1:1的真实线长。


图 6

这样的报表直接提供给工艺部门后,可以直接用于裁线、布线和接线工作了。

五、 机电一体化平台

通过以上内容,可以看出elecworks与PTC Creo结合,真正的完成了机械设计和电气设计的融合。对于企业来说,电气设计是将逻辑原理展现在图纸上,机械设计时将逻辑设计内容通过立体的模型展现出来。两者的结合,将会使得数据在整个设计环节实现自由流通。
完成的机电一体化平台是一个环形平台。

图 7

1. Elecworks专注于电气设计,完成平面的2D原理图。
2. Elecworks将电气数据传递给Creo,在Creo中完成结构布局。
3. Elecworks将电气接线数据传递给Creo,在Creo中完成空间布线。
4. Creo中在完成布线后,统计线长数据。
5. Creo将线长数据反向传递给elecworks,在elecworks中生成电线报表。
6. 报表作为重要的内容存储在elecworks的项目中,完成电气-机械-工艺数据的环形设计。

六、 结语

这样的机电一体化平台,可以让企业中原本沟通较少的电气部门和机械部门之间的设计紧密相连,将设计的人为沟通转变成通过电脑处理的内部数据交流。由此,不仅解决了企业中的电气设计和机械设计的专业性问题,也增加了两个不同领域设计的协同设计能力,让设备数据在设计阶段自由流通在同一个平台上。这样的方式,提高了整体的设计效率,也增加了设计部门之间的紧密度,将设计的错误率降到最低。
机电一体化的设计模式,正在成为一种趋势。



联系我们:

Trace Software International

021-62360850



基于elecworks与PTC Windchill的电气信息化平台的建设方案

作者:逸莱轲软件贸易(上海)有限公司  王金 技术总监

发表于:《伺服与运动控制》2018年第3期,技术与应用专题版面



一、引言

信息化是企业实现现代化管理,提升企业技术实力的有效手段。电气设计作为产品逻辑控制的主要设计环节,信息化数据集成的必要性不言而喻。但就笔者从业十余年的经历来看,完成电气设计环节信息化集成的企业寥寥无几。究其根源在于电气设计的过程没有形成数字化模式,而是停留在图文档(以DWG、excel格式文件为主)结构。这种模式使得信息化管理的过程只能停留在对结果的管理,而不能深入到设计过程及产品的生命周期管理。

PDM工具在管理产品的设计全生命周期时,要求设计数据数字化。

新一代的电气设计工具融入数据库,实现面向对象的管理。以Trace Software International公司的elecworks为例,软件使用Microsoft SQL Server为数据库载体,存储和管理elecworks的数据。这样的数字化模式为企业的信息化管理提供了可能性。

本文基于elecworks与PTC Windchill为媒介,探讨电气设计的信息化集成方案。



二、系统建设目标

电气信息化集成的主要目标分为两类:产品生命周期管理和产品BOM结构管理。

任何产品都和人的生命一样,要经历一个开发、成长、成熟、衰退的阶段。产品的生命周期管理,就是要记录和管理整个过程中的所有数据。就电气设计而言,其本身就有很明确的体系建立目标:

  1. 建立完整的设计流程。在不同的环节,需要形成标准化的作业方式;
  2. 建立完善的查错机制,让设计与查错形成闭环,有效的减少设计过失;
  3. 将设计过程参数化和模块化,减少人工干预的程度,降低产生低级错误的风险。

随着产品生命周期的管理,BOM结构的搭建不能由PDM管理工具实现,而是要在设计端产生,并建立到PDM系统中去。也就是说,电气设计环节在产品设计的过程中就要开始并完成BOM结构的搭建;对于PDM来说,只是引入这个结构,而不是重新创建。



三、系统架构及业务逻辑

1.   基于elecworks的电气设计业务逻辑

1)   电气设计流程

传统的电气设计,是在以往完成的DWG图纸基础上做一些加工处理,我们称之为“面向图形”的设计方式。电气工程师另行建立Microsoft Excel手工统计电器件数量。在21世纪初期,这样的设计方式逐步被淘汰,被另一种基于数据库的专业工具所替换。以elecworks为例,其采用Microsoft SQL Server来管理所有数据,在软件中建立起一种新的概念“库”。

“库”分为符号库和设备型号库,一个设备(如继电器)可能由多个符号(线圈、触点等)组合而成,也可能由多个设备型号(继电器、安装底座等)组合而成。通过这样的方式,数据库在完成电气设计后可以自动的统计出设备型号使用的数量、品牌等参数。除了完成自动化统计工作,库的另一个特点也被广为称赞:可复用性。库只需要建立一次,就可以无限次被重复使用,极大的减少了人工录入数据的工作量。

在“库”的帮助下,电气工程师可以专注于设计,让电脑自动统计各项数据。Elecworks的另一个特性是数据可以相互关联,这样使得各个设计环节的数据可以交互。例如设备接线图可以依据设计原理图内容自动生成和自动更新。这样,基于elecworks就形成了图 1所示的通用工作流程。

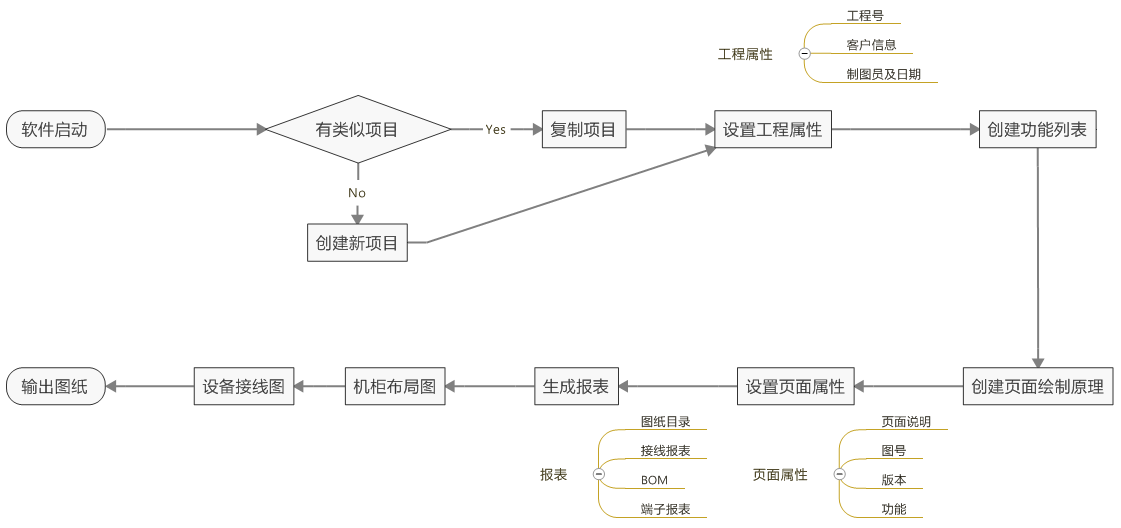

图 1 通用电气设计流程



不同的企业,电气设计流程不尽相同,电气设计的流程需要根据企业的实际情况做调整。例如,在某扫描设备制造企业(以下简称企业A)中,电气设计工程师在使用elecworks时使用的是图 2所示优化后的工作流程。

图 2 优化后的设计流程



在优化后的设计流程中,设计BOM的数据(断路器等采购周期较长的电器件)在企业A的销售部做项目报价环节已经确定,所以在电气部的设计环节中BOM数据的产出在流程上优先于原理图的创建。为了更贴合生产,工程师会根据设备型号数据先做布局图(或称排版图)。这样,工程师后期设计原理图的时候,车间工程可以先做设备的布局。待接线原理完成设计后,根据设计内容完善设计BOM(增加灯按钮等常用设备),完善布局图和生成接线图。



2)   设计与检查的闭环

缺乏设计规则的检查,会让设计成为“天马行空”不能落地。在电气设计中,需要建立检查机制。在elecworks中,检查机制分为两种:内在逻辑判断、外在报表检查。

内在逻辑判断

各项参数通过数据的交互,在各个设计环节形成隐形的数据流通平台。设计规则就需要建立并融入到这个数据流通平台中。例如设备标注的唯一性检查,在开始一个工程设计前,可以在工程的配置中设定标注唯一性范围。如图 3所示,设备的标注唯一性范围需要在工程开始前定义。如果选择唯一性范围为“工程”,则整个工程中不允许有设备重名。对于单台设备,这样的规则有是有效的;如果一个工程有两台设备,那么这里的规则就需要根据设计需要更改范围。

图 3 标注唯一性定义



除此之外,还有线型定义规则、文档页码编号规则、标注编号规则等。

这些内在的规则设定属于“企业标准化”范畴,建立良好的设计规则可以有效的做到防呆。



外在报表检查

对于设计结果的比对,简单的标准化规则就不能满足了。对设计的结果,需要借助elecworks的“绘图规则检查”来做深入判断。

准确的说,不是软件来“判断”,而是提供必要的数据供设计师做判断。

如图 4所示,软件提供了用于查错的管理器,其中有大量的设计规则查错模板。工程师可以根据需要选择对应的模板(例如线槽填充率检查可以提取和显示出线槽的饱和度),减少设计结果的正确性和有效性。

图 4绘图规则检查



通过内在和外在的机制,形成设计与检查的闭环,确保设计的准确性——这为PDF系统的集成提供了有效的数据源。



3)   设计过程模块化和参数化

基于库,工程师可以重复使用数据资源。实际上对于原理图的设计,也可以区分出不同的功能模块。上文提到的企业A就是采用了模块这个概念,使用elecworks的“功能”对系统设计内容做管理(如图 5所示)。

图 5图纸按照功能模块管理



在设计内容模块化的基础上,对模块内部的数据做到参数化,那么最终的物料也可以按照这个功能来管理(如图 6所示)。



图 6 物料按照功能模块管理

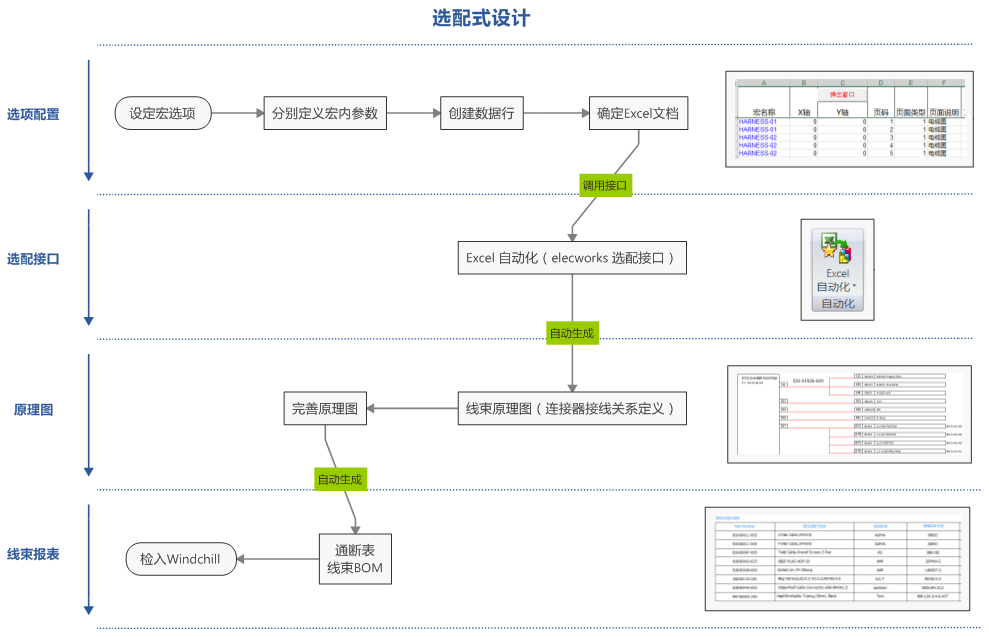

企业A经过一年时间,积累了大量的模块,目前已经进入“选配式”设计模式,如图 7所示。

图 7选配式设计模式



根据订单需求,直接选择所需配置的模块,通过elecworks自动生成模块的图纸和报表,这样的模式让设计过程更傻瓜。

设计环节有了图形和参数,PDM系统就可以有效管理了。

2.   基于PTC Windchill的信息化集成

1)   系统架构

传统的做法是,PDM系统只管理设计的结果,也就是设计师将绘制的图纸上传给PDM系统。PTC Windchill在对elecworks的工程数据做管理时,采用了不同的方案。完整的系统架构如图 8所示。

图 8系统集成业务流程图



PTC Windchill需要管理的包括产品的设计全过程数据,所以电气设计图纸和设备BOM都需要进入到系统中。

2)   物料数据的管理

物料的创建必须有PDM系统发起,推动到elecworks,避免工程师人为干预。

在创建推送规则时,elecworks的SQL字段可以直接被Windchill访问,部分变量说明如表格 1所示。

表格 1 变量说明表

变量 说明 变量 说明
cre_reference 设备型号 cre_articlename 物料编码
cre_manufacturer 制造商 cre_implantx 宽度
cre_usevoltage 使用电压 cre_implanty 高度
cre_usefrequency 使用频率 cre_implantz 深度



在工程检入时,由于物料信息同时存在与PDM系统和elecworks使用端,检入的接口会自动对物料信息做比对,判断本地物料数据是否与PDM系统中的数据一致。如果不一致,不予检入,弹出报错信息。完全一致,则Windchill会根据elecworks的BOM结构自动创建对应的结构树,如图 9所示。

图 9Windchill中BOM结构树

3)   电气文件的管理

电气工程文件的检入/检出可以实现工程版本的管理。签审、浏览等环节需要图纸产出PDF格式,采购需要物料的Excel格式,产出结果如图 10所示。——这些都需要elecworks在对工程检入/检出时自动完成,避免工程师人为干预。

图 10Windchill中工程文档

4)   工艺文件的管理

机械设计是一个独立的环节,PDM系统在管理机械设计时有独立的工作流程和管理体系,这里不再赘述。机电一体化设计要求电气数据能够与机械模型做关联,形成2D原理-3D布局-自动布线-2D报表这个闭环设计。这样,带有接线长度的接线工艺表格就能产生(如图 11所示),并检入到系统中去。

图 11含线长的接线工艺表



5)   设计变更的管理

设计发生变更时,工程师检出工程设计数据,完成修改后再次检入工程,在Windchill中自动创建新的版本数据。如果物料发生变化,则Windchill中可以自动比对不同版本的物料变化情况。



四、结语

通过运用elecworks和PTC Windchill共同构建企业的电气信息化平台,优化了设计的流程和产出过程,实现了企业的标准化设计和标准化管理,降低了人为干预的程度,让数据在信息化平台中自由交互,确保了信息的安全性和可靠性。









联系我们:

Trace Software International

021-6236 0850







elecworks 六月培训,火热开场

2018年6月,elecworks在全国各地开展电气专业人才培养线下活动,联合各地培训机构和教育院所,以“elecworks 电气设计培训班”等多形式培训方式,工开展了多期“智能电气应用技术”培训,教授 elecworks企业及职业院校中的成熟应用,传授 智能电气设计软件 基本操作技巧,为企业电气工程师和职业院校教师、学生替身专业技术能力,培养专业技能人才。



2018.6.25-26 常熟中等专业学校   elecworks电气设计软件技术培训



2018.6.21-22 上海线下培训  elecworks 电气设计技术初级培训



2018.06.05-6 惠山中等专业学校   elecworks电气设计技术培训



2018.6.20-21 长春工业大学   elecworks电气软件培训



2018.7.4-6  湖北省职业院校国培班(高职班) elecworks电气设计软件能力培训



培训活动预告:



2018.07.16-18  武汉     湖北省职业院校国培班(中职班)  elecworks电气设计软件能力培训



2018.07.28  上海     双师素质培训:上海智能制造(省培班)   elecworks智能电气设计标准化培训



2018.08.17  南京   高校中青年教师工程实践能力提高训练班    elecworks电气设计软件应用培训





报名咨询:021-6236 0850 周小姐

Trace Software International



Events
